FB-XG65-1000 Токарный станок с ЧПУ с серворевольверной головкой
Принятие высокопрочного чугуна 35 градусов общая высокая и низкая рельсовая структура базы, новый дизайн внешнего вида, удобная панель управления. Высокая точность – высокоточные японские линейные направляющие, высокоточная шарико-винтовая пара с предварительной протяжкой, высокоточный и высокожесткий шпиндель, все обеспечивает высокие требования к точности при обработке. Принять мехатронный дизайн, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализовать один человек многомашинной работы.
Описание
маркер
Эксплуатационные характеристики
1. Принятие высокопрочного чугуна 35 градусов общая высокая и низкая рельсовая структура базы, новый дизайн внешнего вида, удобная панель управления.
2. Высокая точность - высокоточные японские линейные направляющие, высокоточная шарико-винтовая пара с предварительной протяжкой, высокоточный и высокожесткий шпиндель, все обеспечивает высокие требования к точности при обработке.
3. Принять мехатронный дизайн, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализовать один человек многомашинной работы.
4. Направление X, Z принимает высокоточные импортные шарико-винтовые пары, линейные направляющие, хорошие динамические характеристики, высокая точность обработки.
5. В подшипниках шпинделя станка используются прецизионные радиально-упорные шарикоподшипники, что позволяет получить оптимальное сочетание высокой точности, высокой несущей способности и высокой скорости, а также прочности и долговечности.
6. Y-осевая силовая головка может обрабатывать изделия со сложным процессом сверления, нарезания резьбы и фрезерования, формируя их за один раз.

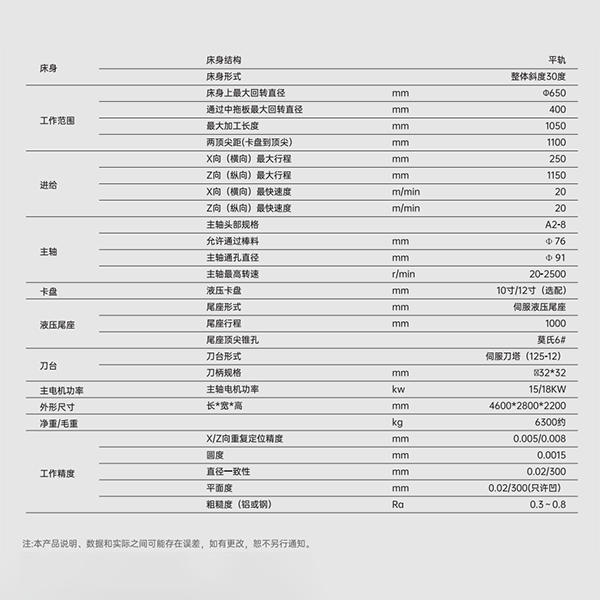

Технические параметры
| Кровать | Конструкция кровати | Плоский рельс | |
| Форма кровати | Общий наклон 30 градусов | ||
| Рабочий диапазон | Максимальный диаметр поворота на станине | mm | Φ650 |
| Максимальный диаметр поворота через центральную тяговую пластину | mm | 400 | |
| Максимальная длина обработки | mm | 1050 | |
| Расстояние между центрами (от патрона до центра) | mm | 1100 | |
| Подача | Максимальный ход в направлении X (поперечный) | mm | 250 |
| Максимальный ход в направлении Z (продольный) | mm | 1150 | |
| Максимальная скорость в направлении X (поперечном) | m/min | 20 | |
| Максимальная скорость в направлении Z (продольном) | m/min | 20 | |
| Шпиндель | Технические характеристики шпиндельной головки | A2-8 | |
| Допустимые сквозные отверстия | mm | Φ76 | |
| Диаметр проходного отверстия шпинделя | mm | Φ91 | |
| Максимальная скорость вращения шпинделя | r/min | 20-2500 | |
| Патрон | Гидравлический патрон | mm | 10 дюймов / 12 дюймов (опция) |
| Гидравлическая задняя бабка | Тип хвостовой бабки | mm | Сервогидравлическая задняя бабка |
| Ход задней бабки | mm | 1000 | |
| Конусность наконечника хвостовой бабки | Морзе 6# | ||
| Ножевой стол | Тип инструментального стола | Серворевольверный(125-12) | |
| Спецификация хвостовика инструмента | mm | Гон 32*32 | |
| Мощность двигателя шпинделя | Мощность двигателя шпинделя | kw | 15/18KW |
| Габаритные размеры | Длина*Ширина*Высота | mm | 4600*2800*2200 |
| Вес нетто/брутто | kg | 6300 приблизительно. | |
| Точность работы | Воспроизводимая точность позиционирования в направлении X/Z | mm | 0.005/0.008 |
| Круглость | mm | 0.0015 | |
| Соответствие диаметра | mm | 0.02/300 | |
| Плоскостность | mm | 0,02/300 (только вогнутые) | |
| Шероховатость (алюминий или сталь) | Ra | 0.3~0.8 |
