FB-XG52-750 Токарный станок с ЧПУ с серворевольверной головкой
Принятие высокопрочного чугуна 35-градусной общей высокой и низкой рельсовой структуры основания, новый дизайн внешнего вида, удобная панель управления. Высокая точность – высокоточные японские линейные направляющие, высокоточная шарико-винтовая пара с предварительным натяжением, высокоточный шпиндель высокой жесткости, все обеспечивает высокую точность требований при обработке. Принятие мехатронного дизайна, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализует один человек многомашинной работы.
Описание
маркер
Эксплуатационные характеристики
1. Принятие высокопрочного чугуна 35-градусной общей высокой и низкой рельсовой структуры основания, новый дизайн внешнего вида, удобная панель управления.
2. Высокая точность - высокоточные японские линейные направляющие, высокоточная шарико-винтовая пара с предварительным натяжением, высокоточный шпиндель высокой жесткости, все обеспечивает высокую точность требований при обработке.
3. Принятие мехатронного дизайна, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализует один человек многомашинной работы.
4. Направление X, Z принимает высокоточные импортные шарико-винтовые пары, линейные направляющие, хорошие динамические характеристики, высокая точность обработки.
5. Шпиндельный подшипник станка использует прецизионные радиально-упорные шарикоподшипники, которые могут получить оптимизированное сочетание высокой точности, высокой несущей способности и высокой скорости, и является долговечным.

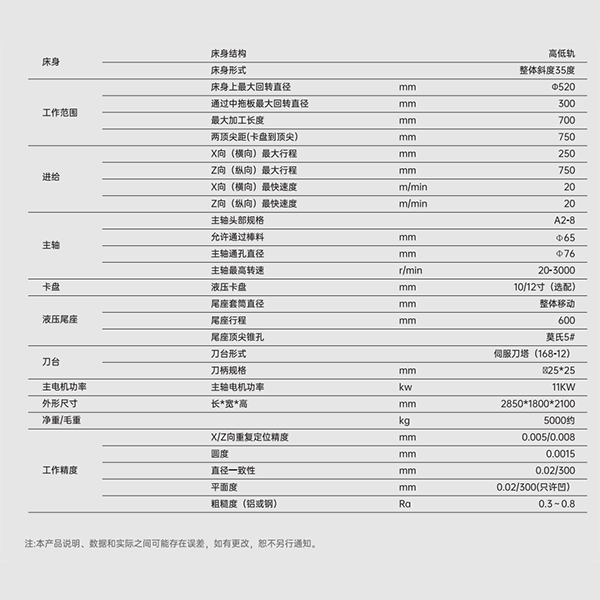

Технические параметры
| Кровать | Структура кровати | Высокий и низкий рельс | |
| Форма кровати | Общий наклон 35 градусов | ||
| Рабочий диапазон | Максимальный диаметр поворота на станине | mm | Φ520 |
| Максимальный диаметр поворота через центральный суппорт | mm | 300 | |
| Максимальная длина обработки | mm | 700 | |
| Расстояние между центрами (от патрона до центра) | mm | 750 | |
| Подача | Максимальный ход в направлении X (поперечный) | mm | 250 |
| Максимальный ход в направлении Z (продольный) | mm | 750 | |
| Максимальная скорость в направлении X (поперечном) | m/min | 20 | |
| Максимальная скорость в направлении Z (продольном) | m/min | 20 | |
| Шпиндель | Технические характеристики шпиндельной головки | A2-8 | |
| Допустимые сквозные отверстия | mm | Φ65 | |
| Диаметр проходного отверстия шпинделя | mm | Φ76 | |
| Максимальная скорость вращения шпинделя | r/min | 20-3000 | |
| Патрон | Гидравлический патрон | mm | 10/12 дюймов (опция) |
| Гидравлическая задняя бабка | Диаметр втулки хвостовой бабки | mm | Общее перемещение |
| Ход хвостовой бабки | mm | 600 | |
| Коническое отверстие центра задней бабки | Морзе 5# | ||
| Ножевой стол | Тип инструментального стола | Серворевольверный(168-12) | |
| Спецификация хвостовика инструмента | mm | Гон 25*25 | |
| Мощность двигателя шпинделя | Мощность двигателя шпинделя | kw | 11KW |
| Габаритные размеры | Длина*Ширина*Высота | mm | 2850*1800*2100 |
| Вес нетто/брутто | kg | 5000 приблизительно. | |
| Точность работы | Воспроизводимая точность позиционирования в направлении X/Z | mm | 0.005/0.008 |
| Круглость | mm | 0.0015 | |
| Соответствие диаметра | mm | 0.02/300 | |
| Плоскостность | mm | 0,02/300 (только вогнутые) | |
| Шероховатость (алюминий или сталь) | Ra | 0.3~0.8 |
