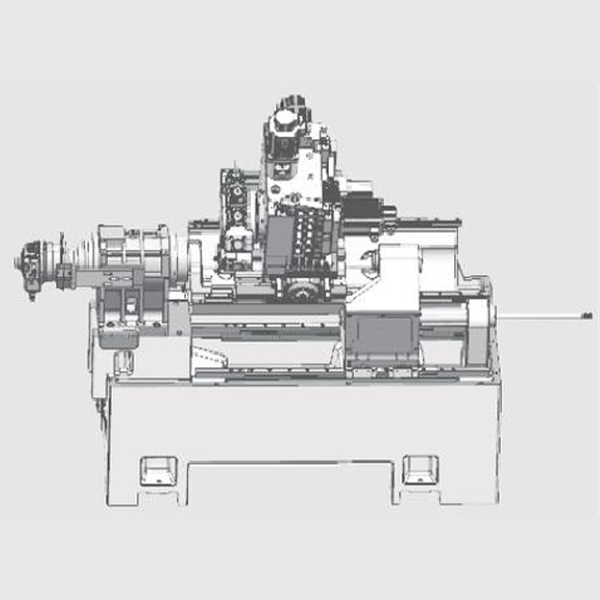

Принятие высокопрочного чугуна 35 градусов общей высокой и низкой рельсовой структуры основания, новый дизайн внешнего вида, удобная панель управления. Высокая точность – высокоточные японские линейные направляющие, высокоточная шарико-винтовая пара с предварительной протяжкой, высокоточный и высокожесткий шпиндель, все обеспечивает высокие требования к точности при обработке. Принять мехатронный дизайн, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализовать один человек многомашинной работы.
Описание
маркер
Эксплуатационные характеристики
1. Принятие высокопрочного чугуна 35 градусов общей высокой и низкой рельсовой структуры основания, новый дизайн внешнего вида, удобная панель управления.
2. Высокая точность - высокоточные японские линейные направляющие, высокоточная шарико-винтовая пара с предварительной протяжкой, высокоточный и высокожесткий шпиндель, все обеспечивает высокие требования к точности при обработке.
3. Принять мехатронный дизайн, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализовать один человек многомашинной работы.
4. Направление X, Z принимает высокоточные импортные шарико-винтовые пары, линейные направляющие, хорошие динамические характеристики, высокая точность обработки.
5. В подшипниках шпинделя станка используются прецизионные радиально-упорные шарикоподшипники, что позволяет получить оптимальное сочетание высокой точности, высокой несущей способности и высокой скорости, а также прочности и долговечности.
6. Y-осевая силовая головка может обрабатывать изделия со сложным процессом сверления, нарезания резьбы и фрезерования, формируя их за один раз.

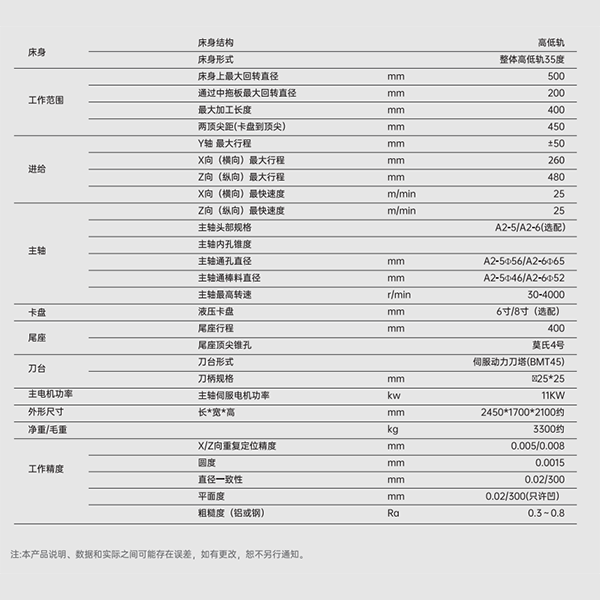

Технические параметры
| Кровать | Структура кровати | Высокий и низкий рельс | |
| Форма кровати | Встроенные высокие и низкие направляющие 35 градусов | ||
| Рабочий диапазон | Максимальный диаметр поворота на станине | mm | 500 |
| Максимальный диаметр поворота через центральный суппорт | mm | 200 | |
| Максимальная длина обработки | mm | 400 | |
| Расстояние между центрами (от патрона до центра) | mm | 450 | |
| Подача | Максимальный ход по оси Y | mm | ±50 |
| Максимальный ход в направлении X (горизонтальный) | mm | 260 | |
| Максимальный ход в направлении Z (продольный) | mm | 480 | |
| Максимальная скорость в направлении X (поперечном) | m/min | 25 | |
| Главная ось | Максимальная частота вращения в Z-направлении (продольная) | m/min | 25 |
| Технические характеристики шпиндельной головки | A2-5/A2-6 (опция) | ||
| Конусность отверстия шпинделя | |||
| Диаметр сквозного отверстия шпинделя | mm | A2-5φ56/A2-6Φ65 | |
| Диаметр проходного отверстия шпинделя | mm | A2-5p46/A2-6p52 | |
| Максимальная скорость вращения шпинделя | r/min | 30-4000 | |
| Патрон | Гидравлический патрон | mm | 6" / 8" (опция) |
| Задняя бабка | Ход задней бабки | mm | 400 |
| Конусность центра хвостовой бабки | Морзе 4 | ||
| Ножевой стол | Тип инструментального стола | Револьверный с сервоприводом (BMT45) | |
| Спецификация хвостовика инструмента | mm | Гон 25*25 | |
| Мощность двигателя шпинделя | Мощность серводвигателя шпинделя | kw | 11KW |
| Габаритные размеры | Длина*Ширина*Высота | mm | 2450*1700*2100 приблизительно. |
| Вес нетто/брутто | kg | 3300 приблизительно. | |
| Точность работы | Воспроизводимая точность позиционирования в направлении X/Z | mm | 0.005/0.008 |
| Круглость | mm | 0.0015 | |
| Соответствие диаметра | mm | 0.02/300 | |
| Плоскостность | mm | 0,02/300 (только вогнутые) | |
| Шероховатость (алюминий или сталь) | Ra | 0.3~0.8 |
