Серия FBY-X-FT Гидравлическая клепальная машина
C-образная конструкция корпуса, корпус полностью литой, после высокотемпературной обработки старения, хорошая жесткость, небольшая деформация. Небольшая сила формирования заклепки, только 1/10 от пуансона клепки, нет плохой деформации заготовки после клепки, поверхность клепки гладкая и красивая. Профессиональный дизайн подходит для клепания различных деталей.
Описание
маркер
Гидравлический клепальный станок серии FBY-X-FT
По требованию заказчика может быть изготовлена на заказ нестандартная специальная машина
Изображение только для справки, оборудование в натуральном виде должно преобладать
Характеристики продукта
1. C-образная конструкция корпуса, корпус полностью литой, после высокотемпературной обработки старения, хорошая жесткость, небольшая деформация.
2. Небольшая сила формирования заклепки, только 1/10 от пуансона клепки, нет плохой деформации заготовки после клепки, поверхность клепки гладкая и красивая.
3. Профессиональный дизайн подходит для клепания различных деталей.
4. Конструкция силовой головки с частотным преобразованием, регулировка скорости шпинделя, простое управление, широкий диапазон действия.
5. Полная гидравлическая система, высокое давление, стабильные рабочие характеристики, широкий диапазон регулировки давления, высокая точность.
6. Безопасная конструкция, управление двумя руками, аварийная остановка и функция наведения вверх и вниз.
7. Ход движения вниз имеет две скорости - быструю вперед и рабочую вперед, быстрая вперед для повышения эффективности работы: скорость рабочей вперед может быть отрегулирована произвольно для защиты формы и улучшения качества клепаных изделий.

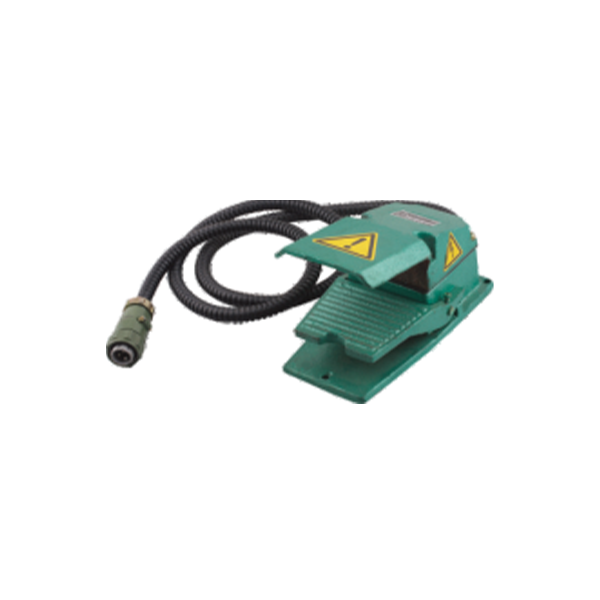

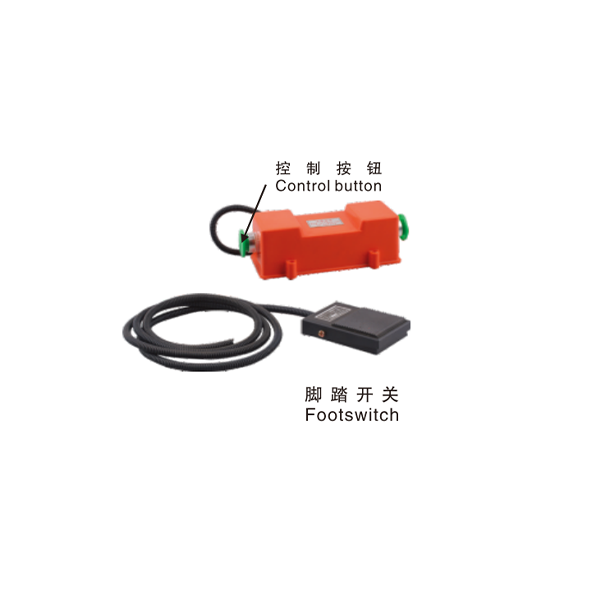

8. Кнопка и ножная педаль два вида режима запуска цикла, легко реализовать автоматизацию.
9. Отсутствие вибрации, низкий уровень шума, низкое энергопотребление, простота и безопасность эксплуатации, высокая эффективность и низкая стоимость.
10. Уплотнения изготовлены из Японии NOK и Тайваня Dingji.
11. Устройство инфракрасной защиты.(Опционально в соответствии с требованиями заказчика)

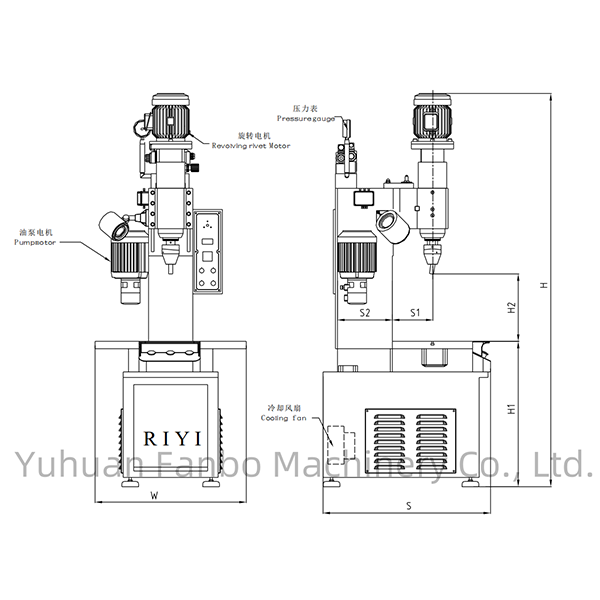

Габаритные размеры
| Модель | H | H1 | H2 | S | S1 | S2 | W |
| FBY-X-FT30 | 2130 | 750 | 310 | 935 | 300 | 290 | 800 |
| FBY-X-FT55 | 2200 | 880 | 270 | 780 | 140 | 350 | 720 |
| FBY-X-FT120 | 2300 | 880 | 300 | 935 | 200 | 350 | 750 |
Технические параметры
| Спецификация | Единица измерения/UNIT | FBT-X-FT120 | FBY-X-FT55 | FBY-X-FT30 |
| Теоретическое давление | KN | 100(10T) | 50(5t) | 30(3T) |
| Номинальное давление масла | Mpa | 13 | 13 | 10 |
| Максимальный ход | mm | 200 | 195 | 140 |
| Максимальная высота открытия | mm | 300 | 270 | 250 |
| Глубина горла | mm | 200 | 140 | 140 |
| Скорость перемотки | mm/s | 100 | 80 | 100 |
| Скорость работы | mm/s | 10～60 | 10～60 | 10～50 |
| Скорость возврата | mm/s | 100 | 80 | 100 |
| Размер рабочего стола | mm | 650×400 | 500×275 | 400×275 |
| Мощность двигателя клепального станка | Kw | 2.2～3.7 | 2.2 | 1.5 |
| Диапазон частоты вращения шпинделя | rpm | 10～1400 | 10～1400 | 10～1400 |
| Мощность двигателя масляного насоса | Kw | 3.7 | 2.2 | 2.2 |
| Источник питания (3ΦAC, 50HZ) | V | 380 | 380 | 380 |
| Вес | Kg | 1650 | 965 | 830 |
| Емкость топливного бака | L | 64 | 56 | 26 |
