Станина отлита как единое целое, и станина обрабатывается высокотемпературным старением, с хорошей жесткостью, малой деформацией и стабильной производительностью. Конструкция силовой головки с преобразованием частоты шпинделя, скорость шпинделя в заданном диапазоне произвольной регулировки, простота эксплуатации, широкий диапазон эффектов. Скорость, давление, время и другие данные могут быть установлены непосредственно на сенсорном экране.
Описание
маркер
Гидравлический радиальный клепальный станок с ЧПУ серии FBY-RRC
По требованию заказчика может быть изготовлена на заказ нестандартная специальная машина
Картинка только для справки, оборудование в натуральном виде должно преобладать
Характеристики продукта
1. Станина отлита как единое целое, и станина обрабатывается высокотемпературным старением, с хорошей жесткостью, малой деформацией и стабильной производительностью.
2. Конструкция силовой головки с преобразованием частоты шпинделя, скорость шпинделя в заданном диапазоне произвольной регулировки, простота эксплуатации, широкий диапазон эффектов.
3. Скорость, давление, время и другие данные могут быть установлены непосредственно на сенсорном экране.
4. Рабочий стол может регулироваться вверх и вниз автоматически в соответствии с потребностями клиента в клепке изделий различной высоты или высоты рабочего стола от земли, а операция регулировки проста, быстра и удобна.
5. Оборудование оснащено нижней регулируемой крышкой замка, которая позволяет точно настроить расстояние клепки.
6. Применяет самую передовую технологию маятниковой прокатки типа многолепестковой сливы, деформация материала заклепки вдоль направления диаметра и формирование потока волокнистой массы по касательной к рабочей нагрузке, значительно улучшая сопротивление нагрузке.
7. Статическая клепка очень хороша, может быть обработана гальваническими заклепками, при настройке соответствующей подачи и давления, оборудование также может клепать пластиковые и керамические материалы.
8. Стабильность клепки очень хороша, общие заклепки не центрированы и не зажаты, также могут быть успешно заклепаны до конца.
9. Из-за минимальной силы клепки в той же ситуации, поэтому нет плохой деформации после клепки, внутреннее напряжение очень мало, не будет производить никаких внутренних трещин, уровень лома почти нулевой.
10. Радиальная клепка применима к широкому кругу областей, в дополнение к маятниковому валу типа клепальной машины могут быть обработаны в дополнение к полю, но также могут быть заклепаны на полузакрытый тип заклепок, таких как заклепки в замке оболочки; статическое давление остановки заклепок; например, карданные соединения; заклепки большего диаметра, такие как автомобильный стеклоочиститель
Заклепки могут использоваться для соединения заклепок полузакрытого типа, например, заклепок в корпусе замка; заклепок с гидростатическим упором, например, карданных шарниров; заклепок с большим диаметром, например, автомобильных стеклоочистителей.Особенно хорошая обрабатываемость требуется для клепаных деталей с внутренними и внешними фланцами.Пластиковые и керамические материалы также можно склепывать.

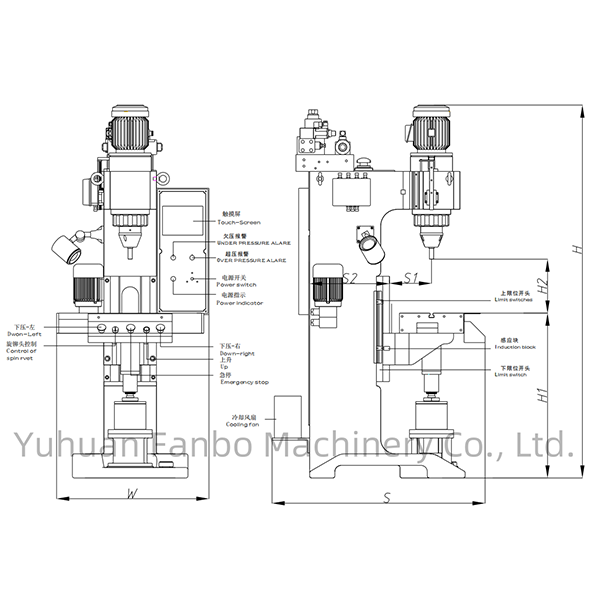

Размеры
| Модель | H | H1 | H2 | S | S1 | S2 | W |
| FBY-RRC1. 5 | 1780 | 800 | 260 | 1050 | 200 | 380 | 730 |
| FBY-RRC02 | 1780 | 800 | 260 | 1050 | 200 | 380 | 730 |
| FBY-RRC3. 5 | 1850 | 800 | 250 | 1070 | 200 | 400 | 760 |
| FBY-RRC6. 5 | 1950 | 800 | 250 | 1110 | 200 | 420 | 790 |
| FBY-RRC10 | 2150 | 800 | 300 | 1140 | 220 | 450 | 810 |
Технические параметры
| Спецификация | Единица/единица | FBY-RRC1.5 | FBY-RRC02 | FBY-RRC3.5 | FBY-RRC6.5 | FBY-RRC10 |
| Максимальный диаметр заклепки | mm | Φ8 | Φ12 | Φ16 | Φ20 | Φ30 |
| Максимальное усилие клепки | Kn | 15 | 20 | 35 | 65 | 100 |
| Максимальный ход | mm | 40 | 40 | 50 | 50 | 50 |
| Максимальная высота открытия | mm | 260 | 260 | 250 | 250 | 300 |
| Глубина горловины | mm | 200 | 200 | 200 | 200 | 220 |
| Эффективная площадь рабочего стола | mm | 310×680 | 310×680 | 400×400 | 400×500 | 450×500 |
| Высота рабочего стола от земли | mm | 800 | 800 | 800 | 800 | 800 |
| Мощность двигателя масляного насоса | kw | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 |
| Мощность двигателя шпинделя | kw | 1.5 | 1.5 | 2.2 | 2.2 | 4 |
| Скорость вращения шпинделя | rpb | 0-960 | 0-960 | 0-960 | 0-960 | 0-960 |
| Электропитание (3ΦAC, 50Hz) | V | 380 | 380 | 380 | 380 | 380 |
| Вес | Kg | - | - | - | - | - |
