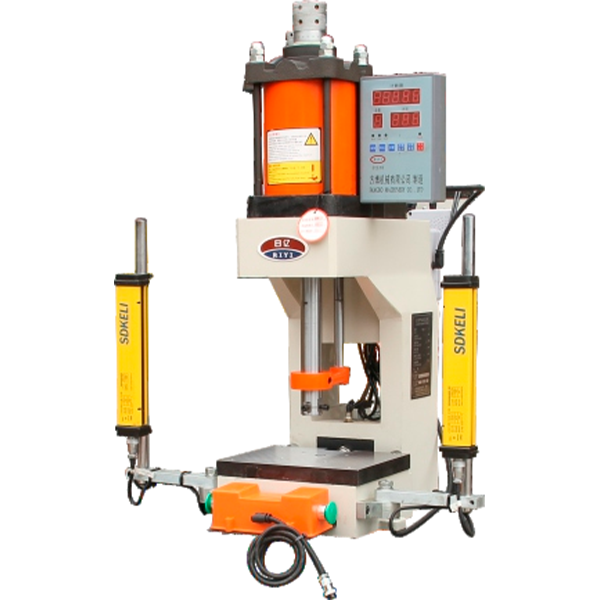

Высокоточный одностоечный гидравлический пресс с ЧПУ серии FBY-EC (PLC управление, человеко-машинный интерфейс)
По требованию заказчика может быть изготовлена на заказ нестандартная специальная машина
Фотографии приведены только для справки, оборудование в натуральном виде должно преобладать
Характеристика продукта
1. C-тип одноколонный дизайн, тело всего литья, после высокотемпературной обработки старения, хорошая жесткость, небольшая деформация.
2. PLC контроль, установите скорость действия, давление, время, положение давления вниз на экране. Высокая степень, хорошая надежность.
3. Оснащен датчиком гидравлической системы и датчиком давления, отображает фактическое давление. Диапазон обнаружения давления может быть установлен, чтобы определить, являются ли продукты квалифицированными или нет, избыточное и пониженное давление будет автоматически сообщаться и отключаться в процессе прессования и загрузки. Сигнализация и отключение.
4. Полная гидравлическая система, высокое давление, стабильные рабочие характеристики, высокая точность давления и большой диапазон регулировки.
5. Безопасный дизайн, полностью автоматическое управление и управление двумя руками, с аварийной остановкой и функцией наведения вверх и вниз.
6. Шпиндель имеет две скорости: быстрая скорость вперед и скорость работы под давлением, когда он опускается вниз, быстрая скорость вперед для повышения эффективности работы: скорость работы под давлением может быть отрегулирована произвольно для улучшения качества пресс-фитинга продукта и защиты пресс-формы и продукта. Скорость может быть отрегулирована произвольно, что может улучшить качество продукции и защитить пресс-формы и продукты.

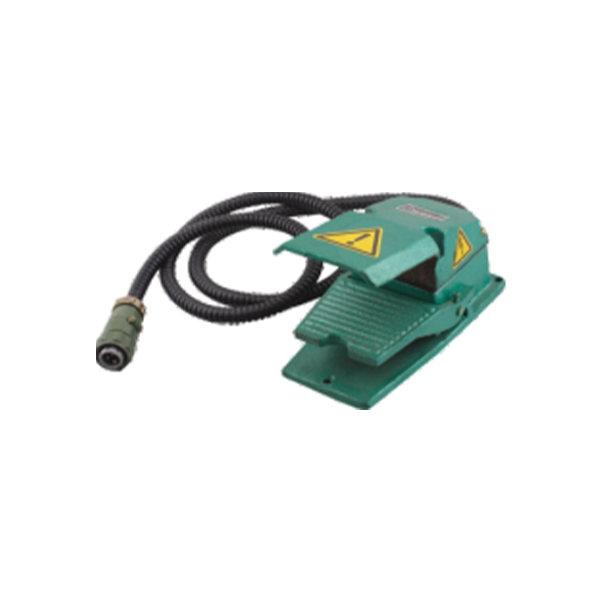

7. Примите ручную кнопку и ножную педаль два вида режима запуска цикла.
8. Система управления всей машиной принимает импортированные высококлассные фирменные продукты, PLC, сенсорный экран принимает Siemens, Mitsubishi ПЛК, сенсорный экран использует Siemens, Mitsubishi и другие высококлассные бренды, гидравлическая система использует импортные клапаны с двойной пропорциональной системой (конкретная конфигурация см. список конфигурации).
9. Уплотнения изготовлены из японского NOK и тайваньского Dingji.

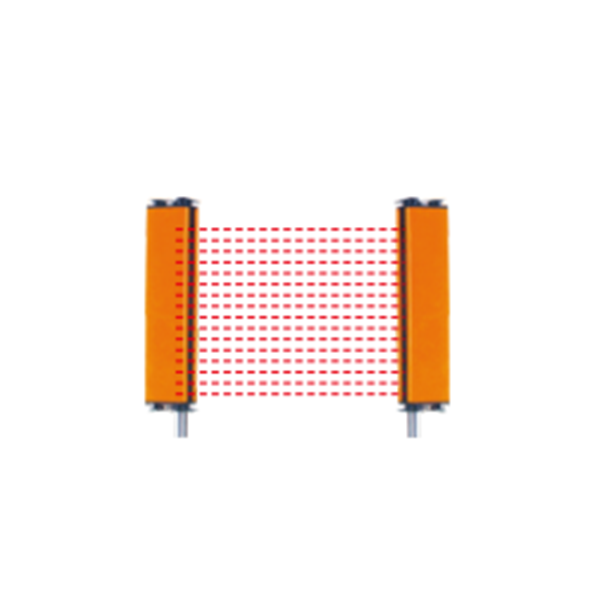

10. Инфракрасное индукционное устройство защиты безопасности работы (опционально по требованию заказчика).
11. Функция предупреждения о неисправностях, предварительная диагностика, диагностика неисправностей (опционально).

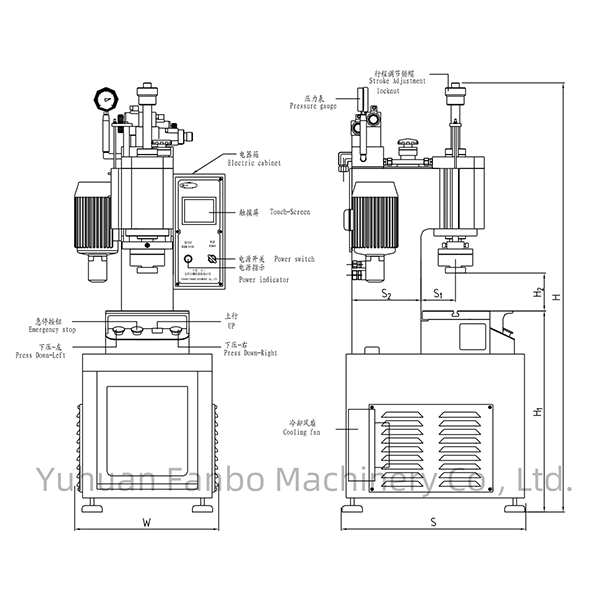

Размеры
| Модель | H | H1 | H2 | S | S1 | S2 | W |
| FBY-EC01 | 1890 | 890 | 380 | 780 | 140 | 300 | 630 |
| FBY-EC02 | 1890 | 890 | 380 | 780 | 140 | 300 | 630 |
| FBY-EC03 | 1890 | 890 | 380 | 780 | 140 | 300 | 630 |
| FBY-EC05 | 1970 | 880 | 400 | 800 | 140 | 350 | 640 |
| FBY-EC10 | 2240 | 1000 | 370 | 970 | 200 | 400 | 775 |
Технические параметры
| Спецификация | Единица измерения/единица | FBY-EC01 | FBY-EC02 | FBY-EC03 | FBY-EC05 | FBY-EC10 |
| Номинальное давление масла | Мпа | 4 | 8 | 10 | 10 | 12 |
| Теоретическое давление | KN | 10(1T) | 20(2T) | 30(3T) | 50(5T) | 100(10T) |
| Максимальный ход | мм | 170 | 170 | 170 | 225 | 200 |
| Максимальная высота открытия | мм | 395 | 395 | 380 | 400 | 370 |
| Глубина горла | мм | 140 | 140 | 140 | 140 | 200 |
| Скорость перемотки | мм/с | 100 | 100 | 100 | 60 | 80 |
| Скорость работы | мм/с | 5-50 | 5-50 | 10-40 | 10-40 | 10-50 |
| Скорость возврата | мм/с | 120 | 120 | 170 | 130 | 110 |
| Высота стола от пола | мм | 890 | 890 | 890 | 880 | 1000 |
| Эффективный размер стола (передний/задний*правый/левый) | мм | 275×400 | 275×400 | 275×400 | 275×500 | 395×500 |
| Размер рукоятки пресс-формы | мм | Φ22 | Φ22 | Φ22 | Φ32 | Φ32 |
| Мощность двигателя масляного насоса | кВт | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 |
| Источник питания (3ΦAC, 50Hz) | V | 380 | 380 | 380 | 380 | 380 |
| Общий вес машины (прибл.) | кг | 470 | 490 | 500 | 620 | 1000 |
| Емкость топливного бака | L | 26 | 26 | 26 | 56 | 60 |
связаться с нами
Сопутствующие популярные продукты
Серия FBSY-RWS Горизонтальное оборудование для горячего прессования
Горизонтальный корпус, минимизирует размер и вес оборудования, удобен для размещения продукта. Оборудование оснащено гидравлическим датчиком давления, датчиком перемещения, ПЛК, сенсорным экраном для управления системой, данные могут быть экспортированы через интерфейс USB. Давление, время, перемещение, подсчет, сигнализация и другие параметры устанавливаются и отображаются на сенсорном экране.
Серия FBQ-AT Стандартные безопасные пневматические прессы
Стандартные безопасные пневматические прессы серии FBQ-AT Нестандартные прессы могут быть изготовлены на заказ в соответствии с требованиями заказчика. Изображение приведено только для справки, оборудование в натуральном виде имеет преимущественную силу
FB-XG52 Токарный станок с ЧПУ с серворевольверной головкой
Принятие высокопрочного чугуна 35 градусов общая высокая и низкая рельсовая структура базы, новый дизайн внешнего вида, удобная панель управления. Высокая точность – высокоточные японские линейные направляющие, высокоточный шарико-винтовая пара с предварительным натяжением, высокоточный шпиндель высокой жесткости, все обеспечивает высокую точность требований во время обработки. Принятие мехатронного дизайна, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализует один человек многомашинной работы.
FB-XG40X Токарный станок с ЧПУ
Принятие высокопрочного чугуна 35 градусов общей высокой и низкой рельсовой структуры базы, новый дизайн внешнего вида, удобная панель управления. Высокая точность – высокоточные японские линейные направляющие, высокоточный шарико-винтовая пара с предварительным натяжением, высокоточный шпиндель высокой жесткости, все обеспечивает высокую точность требований во время обработки. Принятие мехатронного дизайна, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализует один человек многомашинной работы.
Серия FBY-CC-P Быстродействующий одностоечный гидравлический пресс с ЧПУ (разъемный тип)
С-образная конструкция корпуса, цельное литье, стабильная работа, небольшое пространство, удобство Эксплуатация. Принять PLC управление, установить скорость действия, давление и время на экране произвольно, с Точность, высокая точность. Дополнительный датчик давления может быть оснащен для отображения фактического давления, и диапазон давления может быть установлен, чтобы проверить, являются ли прессованные изделия квалифицированными или нет.Измерение того, соответствуют ли продукты требованиям или нет.
Серия FBSY-XHC Сервогидравлический ротационный заклепочник
Конструкция корпуса C-типа, корпус машины принимает HT250 цельное литье, после высокотемпературной обработки старения, хорошая жесткость, малая деформация. Система управления машиной принимает импортные высококлассные конфигурации бренда, PLC, сенсорный экран, шкала, гидравлическая система принимает тайваньский бренд двойной. Пропорциональный клапан.Технические параметры, такие как давление, ход, время, отсчет и скорость, могут быть установлены непосредственно на сенсорном экране.
Серия FBSY-C Одноколонный сервогидравлический пресс с ЧПУ
Корпус оборудования изготовлен из цельного литья, хорошая жесткость и стабильная работа. Оборудование использует передовую технологию управления насосом, энергосбережение и защиту окружающей среды, экономия энергии 30%-40% по сравнению с обычными прессами, шум не превышает 60 Дб. Серводвигатель напрямую управляет шестеренчатым насосом для подачи масла, стабильное давление и высокая точность позиционирования шпинделя вниз.
Серия FBY-XC Гидравлический поворотный клепальный станок с ЧПУ (нижняя ротационная клепка)
C-образный дизайн корпуса, литье всего тела, хорошая жесткость. Профессиональный дизайн, применимый к различным частям заклепочной промышленности, таким как шаровая головка, муфта силиконового масла и т.д.. Частотное преобразование мощности головки, скорость регулируется произвольно, с широким диапазоном действия. Безопасный дизайн, управление двумя руками, аварийная остановка и функция наведения вверх и вниз.
Серия FBQ-AC Пневматические прессы с ЧПУ
Пневматические прессы с ЧПУ серии FBQ-AC Нестандартные прессы могут быть изготовлены на заказ в соответствии с требованиями заказчика. Изображение приведено только для справки, оборудование в натуральном виде имеет преимущественную силу Для обеспечения безопасности оператора, оснащенного передвижным рабочим столом, чтобы погрузка и разгрузка осуществлялись в безопасной зоне, отличной от головы.

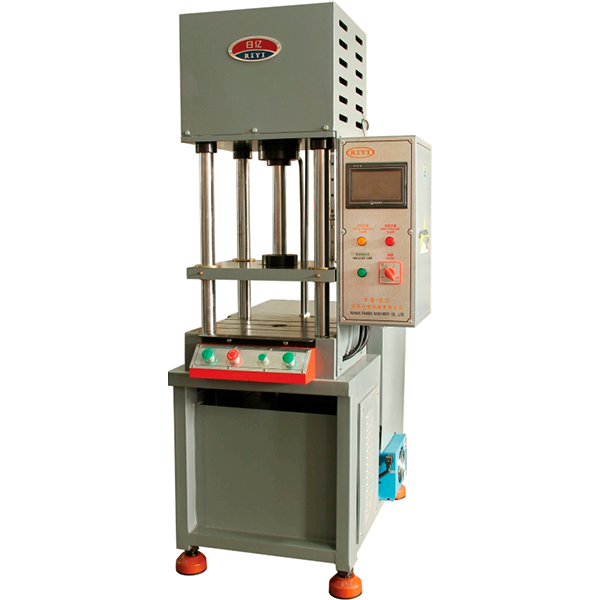

Серия FBY-FC Четырехколонный гидравлический пресс с ЧПУ (может быть оснащен нижним верхним цилиндром)
