Серия FBS-C Напольные электрические сервопрессы
Нестандартные машины могут быть настроены в соответствии с потребностями заказчика
Фотографии приведены только для справки, оборудование в натуральном виде должно преобладать
Сервопривод
Низкий уровень шума
Высокая точность
Энергосбережение и защита окружающей среды
Отсутствие загрязнения давления масла
Высокоточный электрический сервопресс, автоматическое оборудование для установки сервопресса
Особенности продукта:
1. Многоступенчатая скорость хода прецизионный пресс фитинг
2. Определение качества запрессовки в режиме онлайн
3. Дисплей кривой прессования и загрузки
4. Различные режимы прессования и загрузки для выбора
5. 100 наборов процедур пресс-фитинга могут быть установлены
6. Передача и хранение данных о прессовании.
7. Многоступенчатая скорость хода: быстрая перемотка вперед, обнаружение, опрессовка и возврат.
При настройке программы можно выбрать различные режимы прессования и загрузки:
1. Постоянная скорость прессования, точный ограничитель положения.
2. Постоянная скорость прессования, установка точного ограничителя давления.
3. Постоянная скорость прессования, установка точного ограничителя перемещения.
4. Постоянная скорость прессования, остановка триггера ввода/вывода.
Машина имеет одноколонную структуру, шарико-винтовую передачу с сервоприводом и сенсорный дисплей.
Оборудование этой серии обладает следующими функциями
Функция установки положения:
1. Индикация положения верхней прессовой головки
2. Регулируемый ход пресса
3. Контролируемый цифровой дисплей фактического хода прижима, повторяемость: ±0,005-±0,02 мм (пожалуйста, сообщите); сенсорный дисплей Точность: 0,001 мм;
Функция настройки давления:
1. Установка верхнего предела давления индентора, когда давление пресс-фитинга превышает верхний предел давления, верхний индентор возвращается и немедленно подает сигнал тревоги.
2. Установка нижнего предела давления прессовой головки, когда давление прессового фитинга меньше нижнего предела давления, верхняя прессовая головка возвращается и немедленно подает сигнал тревоги.
3. Nндикация давления: 0-15000 кг (или 0-5000N может быть), точность контроля давления: в диапазоне 500-15000 кг для 1 ‰, 500 кг ниже 5 ‰, или больше.
Электронное управляющее устройство
1. Электрический шкаф управления имеет освещение для осмотра и обслуживания, и основные электрические компоненты принимают международные или отечественные известные бренды.
2. Cистема управления делится на ручную, полуавтоматическую одноцикловую, два вида режима работы.
3. PLC принимает немецкий бренд Siemens, сенсорный экран немецкий Siemens или Velcro бренда, шариковинтовая пара швейцарский импортный бренд, серводвигатель и контроллер японский бренд Yaskawa, остальные электрические компоненты импортных брендов или отечественных известных брендов.
Технические параметры
| Модель | единица | FBS-C01 | FBS-C02 | FBS-C03 | FBS-C05 | FBS-C10 | |||
| Теоретическое выходное давление | Кн | 10 | 20 | 30 | 50 | 100 | |||
| Максимальный ход | мм | 135 | 150 | 160 | 165 | 200 | |||
| Максимальная высота проема | мм | 315 | 315 | 350 | 365 | 400 | |||
| Глубина горла | мм | 120 | 140 | 140 | 140 | 200 | |||
| Точность давления | 1‰ F. S | ||||||||
| Точность повторения давления | 1‰ --- F.S Проводите испытания при одинаковой температуре, условиях эксплуатации и нагрузке. | ||||||||
| Точность повторения положения | ±0,005 мм --- Проводите испытания при одинаковой температуре, условиях эксплуатации и нагрузке. | ||||||||
| Скорость ускоренного перемещения | мм/с | 0 . 1 - 120 | 0 . 1-120 | 0 . 1-120 | 0 . 1-120 | 0 . 1-120 | |||
| Скорость обнаружения | мм/с | 0 . 1-20 | 0 . 1-20 | 0 . 1-20 | 0 . 1-20 | 0 . 1-20 | |||
| Скорость пресс-фитинга | мм/с | 0 . 1-35 | 0 . 1-35 | 0 . 1-35 | 0 . 1-35 | 0 . 1-35 | |||
| Скорость подачи | мм/с | 0 . 1 - 160 | 0 . 1-160 | 0 . 1-160 | 0 . 1-160 | 0 . 1-160 | |||
| Время выдержки | Макс. установленное значение | 99 .9s | |||||||
| Рекомендуемое значение | 0s | ||||||||
| Установите единицу измерения | 0 .1s | ||||||||
| Мощность двигателя | кВт | 2.2 | 3 | 5.5 | 7.5 | 15 | |||
| Размер рабочего стола | мм | 290 ×235 | 290 ×275 | 400 ×280 | 400 ×280 | 510 ×390 | |||
| Внешние размеры оборудования (Д × Ш × В) | мм | 650 × 500 × 1510 | 650 × 500 × 1550 | 720 ×600 × 1750 | 720 ×600 × 1760 | 890 ×700 × 1950 | |||
| Питание | V | 380 трехфазный четырехпроводной | |||||||
| Вес | кг | 550 | 610 | 750 | 900 | 1500 | |||
| единица | FBS-C15 | FBS-C20 | FBS-C25 | FBS-C30 | FBS-C35 | FBS-C40 | FBS-C45 |
| Кн | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| мм | 250 | 300 | 300 | 300 | 300 | 350 | 350 |
| мм | 420 | 500 | 500 | 500 | 500 | 520 | 520 |
| мм | 200 | 250 | 250 | 250 | 250 | 250 | 250 |
| 1‰F.S | |||||||
| 1‰ F.S. - проводите испытания при одинаковой температуре, условиях эксплуатации и нагрузке. | |||||||
| ±0,005 мм... Проводите испытания при одинаковой температуре, условиях эксплуатации и нагрузке. | |||||||
| мм/с | 0.1-120 | 0.1-120 | 0.1-120 | 0.1-120 | 0. 1-120 | 0 . 1-80 | 0 . 1-50 |
| мм/с | 0.1-20 | 0.1-20 | 0.1-20 | 0.1-20 | 0. 1-20 | 0 . 1-20 | 0 . 1-20 |
| мм/с | 0.1-35 | 0.1-35 | 0.1-35 | 0.1-35 | 0. 1-35 | 0 . 1-35 | 0 . 1-35 |
| мм/с | 0.1-160 | 0.1-160 | 0.1-160 | 0.1-160 | 0. 1-160 | 0 . 1-80 | 0 . 1-50 |
| Макс. установленное значение | 99.9s | ||||||
| Рекомендуемое значение | 0s | ||||||
| Установите единицу измерения | 0.1s | ||||||
| кВт | - | - | - | - | - | - | - |
| мм | 640×400 | 650×500 | 650×500 | 650×500 | 510×390 | 640 ×400 | 650 × 500 |
| мм | 1060×790×2030 | 1150x870x2430 | 1175×815x2060 | 1200x845x2100 | 1200×845×2300 | 1200 ×845 ×2350 | 1200 ×845 ×2400 |
| V | 380 трехфазный четырехпроводной | ||||||
| кг | - | - | - | - | - | - | - |
связаться с нами
Сопутствующие популярные продукты
Серия FBY-FQB Четырехколонная обрезная машина для литья алюминия под давлением (оборудование для автоматизации может быть изготовлено на заказ в соответствии с требованиями заказчика)
Благодаря использованию четырех колонн и трех плит, подвижная плита и рабочая поверхность параллельны с высокой точностью, а четыре прецизионные направляющие втулки обеспечивают высокую точность вертикального давления. Комплексная конструкция безопасности, двуручное управление, аварийные кнопки (устройство фотоэлектрической защиты должно быть установлено отдельно) и кнопки регулировки формы на дюйм вверх и вниз. Рабочий стол оснащен щелью для сброса и устройством для продувки воздухом, а также щелью для сброса отходов в центре нижней части рабочего стола для повышения эффективности производства.
Серия FBY-F Четырехколонный гидравлический пресс Быстрый четырехколонный гидравлический пресс
Машина имеет четырехколонную структуру с высокой точностью направления, а электрическая система управляется PLC. Надежное действие, простота в эксплуатации. Цилиндр выкован как единое целое и точно отшлифован, что позволяет ему работать под высоким давлением. Высокая надежность и хорошая ударопрочность.Нисходящий ход давления имеет две скорости, быструю вперед и рабочую; быстрая скорость вперед повышает эффективность работы.

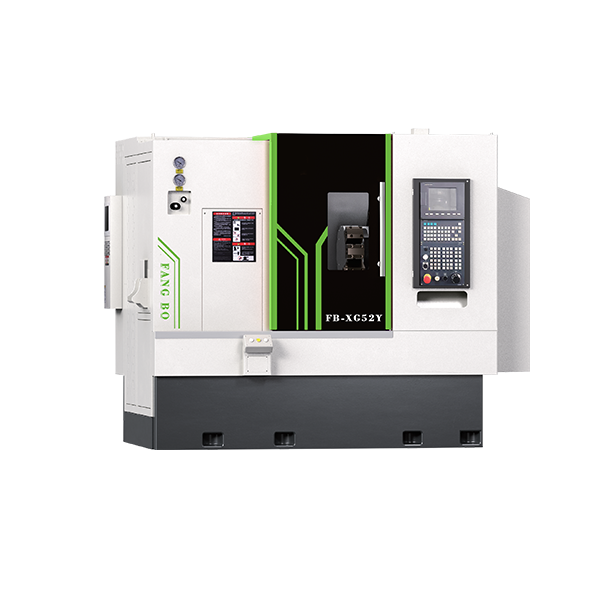

FB-XG52Y Токарный станок с ЧПУ с двухшпиндельной револьверной головкой
Принятие высокопрочного чугуна 35 градусов общая высокая и низкая рельсовая структура базы, новый дизайн внешнего вида, удобная панель управления. Высокая точность – высокоточные японские линейные направляющие, высокоточный шарико-винтовая пара с предварительным натяжением, высокоточный шпиндель высокой жесткости, все обеспечивает высокую точность требований во время обработки. Принятие мехатронного дизайна, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализует один человек многомашинной работы.
Серия FBQ-AL Пневматические прессы с глубокой горловиной
В качестве источника питания используется сжатый воздух, прост в эксплуатации. Управляется компьютерным контроллером, занимает мало места, прост в эксплуатации, имеет красивый внешний вид. Нет шума, создаваемого гидравлической системой в режиме ожидания, загрязнения окружающей среды, может сэкономить потребление электроэнергии, снизить производственные затраты. Выходное усилие легко регулируется, просто отрегулируйте давление воздуха, можно достичь требуемого давления, просто и удобно.
Серия FBY-XH Гидравлическая ротационная клепальная машина
C-образный дизайн корпуса, весь корпус литой, после высокотемпературной обработки старения, хорошая жесткость, небольшая деформация. Профессиональный дизайн подходит для различных частей отбортовки, клепальной промышленности.Такие как: автомобильная шаровая головка, силиконовая масляная муфта.Клепальные изделия, такие как автомобильная шаровая головка, силиконовый масляный сепаратор и т.д. Конструкция силовой головки с частотным преобразованием, скорость шпинделя регулируется произвольно, простота эксплуатации, широкий диапазон действия.
Серия FBS-F Четырехколонный электрический сервопресс
Многоступенчатая скорость хода прецизионный пресс фитинг. Определение качества запрессовки в режиме онлайн. Дисплей кривой прессования и загрузки. Различные режимы прессования и загрузки для выбора. 100 наборов процедур пресс-фитинга могут быть установлены. Передача и хранение данных о прессовании. Многоступенчатая скорость хода: быстрая перемотка вперед, обнаружение, опрессовка и возврат.
FB-XG50X Токарный станок с ЧПУ с силовой головкой 4+4
Принятие высокопрочного чугуна 35 градусов общей высокой и низкой рельсовой структуры базы, новый дизайн внешнего вида, удобная панель управления. Высокая точность – высокоточные японские линейные направляющие, высокоточный шарико-винтовая пара с предварительным натяжением, высокоточный шпиндель высокой жесткости, все обеспечивает высокую точность требований во время обработки. Принятие мехатронного дизайна, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализует один человек многомашинной работы.
Серия FBQ-AC Пневматические прессы с ЧПУ
Пневматические прессы с ЧПУ серии FBQ-AC Нестандартные прессы могут быть изготовлены на заказ в соответствии с требованиями заказчика. Изображение приведено только для справки, оборудование в натуральном виде имеет преимущественную силу Для обеспечения безопасности оператора, оснащенного передвижным рабочим столом, чтобы погрузка и разгрузка осуществлялись в безопасной зоне, отличной от головы.
FB-XG46X Токарный станок с ЧПУ
Принятие высокопрочного чугуна 35 градусов общей высокой и низкой рельсовой структуры базы, новый дизайн внешнего вида, удобная панель управления. Высокая точность – высокоточные японские линейные направляющие, высокоточный шарико-винтовая пара с предварительным натяжением, высокоточный шпиндель высокой жесткости, все обеспечивает высокую точность требований во время обработки. Принятие мехатронного дизайна, красивый внешний вид, зрелая структура продукта, прост в эксплуатации, реализует один человек многомашинной работы.
Серия FBY-TRC30 Автомобильные галстук шаровой головки пресс фитинг машина гидравлические прессы
C-тип одноколонный дизайн, корпус после высокотемпературной обработки старения, хорошая жесткость, небольшая деформация. PLC управление, установить скорость действия, давление, время, положение шпинделя вниз с высокой точностью и хорошей надежностью на экране. Полная гидравлическая система, высокое давление, стабильные рабочие характеристики, высокая точность давления, большой диапазон регулировки.
Серия FBY-Z Пневмогидравлический усилитель (1-50T)
C-образный дизайн корпуса, занимает мало мест, прост в эксплуатации. Использование принципа пневмогидравлического давления для достижения требований высокой скорости и высокой производительности. Отсутствие шума при работе гидравлической системы в режиме ожидания, что позволяет экономить электроэнергию и тем самым снижать производственные затраты.
Серия FBY-KP Встроенный одноколонный гидравлический пресс
C-образный дизайн корпуса, занимает мало места, прост в эксплуатации. Весь корпус литой, хорошая жесткость и стабильная работа. Оснащен клапаном для заливки жидкости, быстрая скорость работы. Более длинный рабочий стол, который хорошо подходит для установки и размещения заготовок.
Масляная машина, машина для нанесения покрытия, машина для нанесения клея
Основная цель оборудования заключается в использовании механической структуры автоматизации для достижения быстрого, экономичного и чистого покрытия белого масла. Нестандартные смазки количественного заполнения машина может управляться PLC, обеспечить входной сигнал запуска и выходной сигнал, и вибрационный диск и другие части для достижения автоматического заполнения смазки.
Серия FBY-X-FT Гидравлическая клепальная машина
C-образная конструкция корпуса, корпус полностью литой, после высокотемпературной обработки старения, хорошая жесткость, небольшая деформация. Небольшая сила формирования заклепки, только 1/10 от пуансона клепки, нет плохой деформации заготовки после клепки, поверхность клепки гладкая и красивая. Профессиональный дизайн подходит для клепания различных деталей.

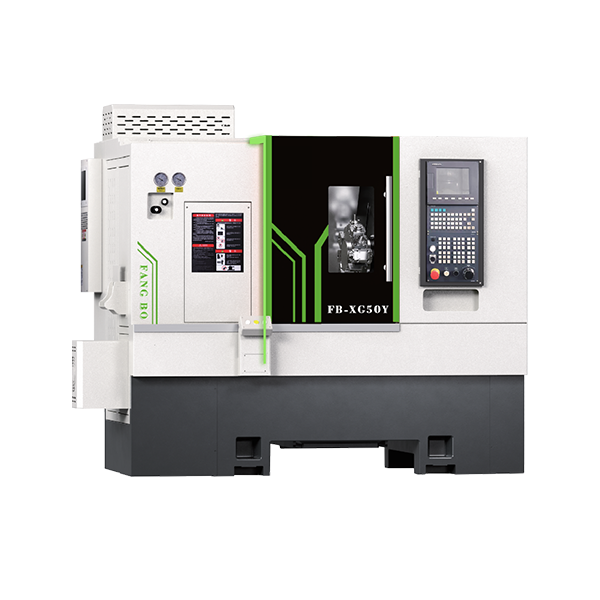

FB-XG50Y Токарный станок с ЧПУ с силовой револьверной головкой
